一、隔爆藍牙網關

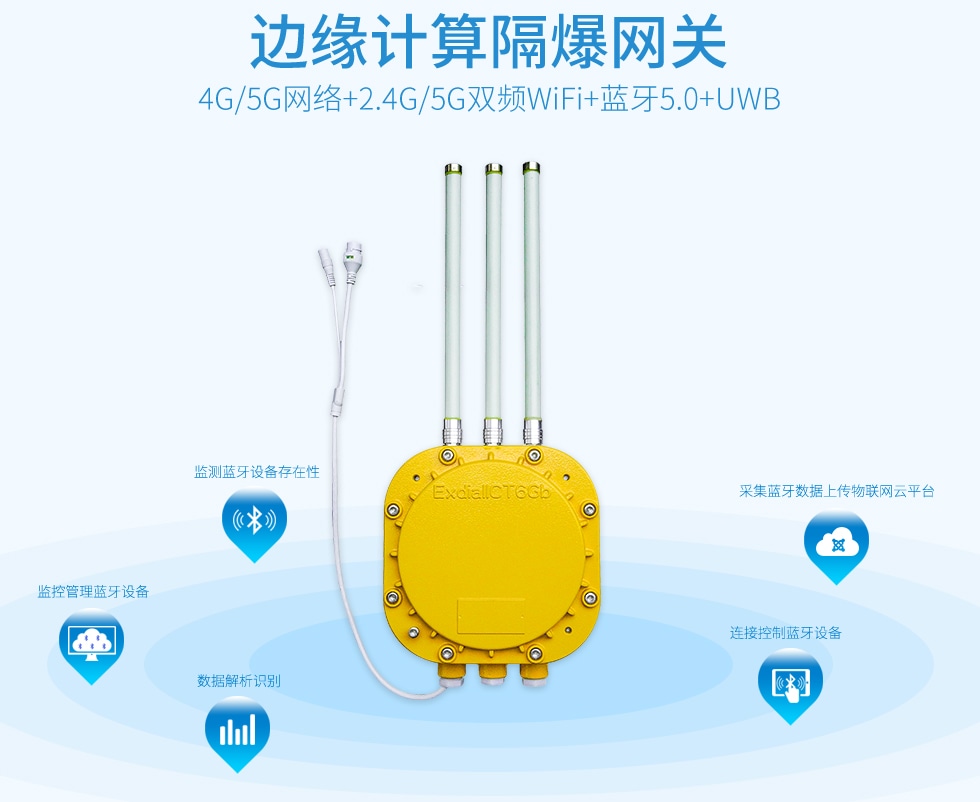

        隔爆藍牙5.0網關VDB2613是深圳市微能信息科技有限公司（95power）推出的一個IP67級防水防塵，集成4G、WiFi、藍牙5.0（兼容ZigBee、未來兼容Lora），可掛載UWB基站板等具有強大的邊緣計算能力的藍牙網關。網關使用隔爆型標準金屬外殼，可應用于礦井、加油站、化工廠等Ⅰ類防爆等級要求的場所。此網關具有一定的邊緣計算能力，在客戶的藍牙終端側對藍牙數據進行簡單的數據處理，這樣可以減輕云計算的壓力。此外網關還可以做采集藍牙設備數據、連接控制藍牙設備、藍牙定位、藍牙設備信號監測等應用，還可以用在UWB定位系統中作為UWB基站使用。

        VDB2613的基本功能是藍牙/ZigBee網關，可用來做室內定位，也可以作為藍牙/ZigBee網絡中樞來發送指令到藍牙/ZigBee設備，或者采集接收藍牙/ZigBee設備（如藍牙傳感器、報警裝置等）的信號并上傳到后臺服務器，隔爆網關可以通過WiFi、以太網方式接入互聯網。供電方式上，網關可以使用24V_1A電源適配器，也兼容48V標準POE供電。

        在此基礎上隔爆網關VDB2613可以選配4G模塊（PCIE接口），插入Micro-SIM卡即可實現4G網絡通訊，省去復雜的網絡布線。并且使用4G或者網線接入互聯網時，可以把WiFi配置成AP模式，為其他WiFi設備提供網絡接入，同時可以通過WiFi配置藍牙網關的參數。

        與此同時，網關VDB2613可以使用LAN口方式掛載我司的UWB基站板，在原有藍牙網關的基礎上額外實現UWB定位基站的功能。

        另外VDB2613支持隔離型485接口，可以連接工控機、程控機，實現串口數據到網絡的上傳或下發。該串口不做485用途時還可以兼容Molex接頭的G-MOUSE衛星定位產品，實現GNSS衛星定位。

        此隔爆藍牙/ZigBee網關另外開放2路USB口，可外接其他支持Linux 2.6.36操作系統及以下版本驅動的USB外設，如U盤、打印機等等，方便擴展外設。

        VDB2613內部支持最大64GByte的符合SD-XC（class 10）協議標準的SD存儲卡，從而可以實現長時間斷網時的離線數據存儲。

二、內部組成

        隔爆藍牙網關VDB2613內置4G、WiFi、網口和藍牙多種通信方式。WiFi與藍牙之間通過串口通信，4G與WiFi之間通過USB接口通信。VDB2613支持標準POE和DC_24V直流電源兩種供電方式。

三、網關特征

* 藍牙網關支持4G全網通（可定制5G）；

* 藍牙網關支持雙頻WiFi（雙頻可定制）、以太網、4G/5G（可定制）三種方式聯網傳輸數據；

* 兼容IEEE 802.11n, IEEE 802.11g, IEEE 802.11b三種WiFi協議；

* IP67級防水防塵；

* 通訊協議：網關支持TCP/IP、UDP、MQTT協議，支持定制HTTP數據協議；

* 網關擁有一個WAN/LAN自適應網口；

* 數據格式：與服務器通信的數據類型為JSON格式；

* 支持藍牙5.0版本；

*  藍牙角色：支持同時多角色，支持廣播（從機）、掃描（主機）、連接；

*  藍牙協議：可掃描，可連接；

*  藍牙網關集成掃描和連接，可掃描采集數據，也可以連接控制藍牙設備。兩類常見客戶應用如下：

   （1）采集數據：采集ble藍牙設備的廣播數據，一臺藍牙網關每秒可以掃描抓取200臺藍牙設備廣播數據包上報至指定的服務器；

   （2）連接控制：一臺藍牙網關至多可連接控制20臺藍牙設備（推薦連接7臺），進行雙向（上行和下行）數據傳輸，比如控制藍牙智能門鎖的開關、控制藍牙燈具的開關等。

* 藍牙發射功率最大可達+8dBm；

* 設備過濾：支持多種過濾方式，包括信號量值RSSI、設備名稱、Beacon UUID等；

* 支持升級藍牙固件和WiFi固件；

* UWB定位支持TOF定位算法和TDOA定位算法；

* 有配套的安裝配件，方便在各種墻體、柱體等固定安裝；

* 隔爆網關支持POE供電和DC 24V供電；

* 符合RoHS、FCC、CE認證標準；

四、網關接口

隔爆網關VDB2613有掛載UWB基站板，也有沒掛載UWB基站板的兩種版本，網關接口如下：

1，RJ45網口

隔爆網關VDB2613的網口支持五類線和超五類線，可傳輸數據同時也能支持POE供電。網口為WAN/LAN自適應網口，且支持LED網口燈。

2，DC電源接口

網關VDB2613的電源接口支持DC輸入，輸入電壓范圍6-24.0V，電流不小于1A，接口采用DC電源插座，電源座孔徑6.4mm,針徑為2mm，針頭為正極。

說明：出廠配備的24V電源適配器輸入電壓為AC100-240V，50/60Hz，輸出電壓為24V_1A。電源接頭為外負內正。

3，復位按鍵（默認內置，如需外置需要定制）

短按復位，長按網關VDB2613的復位按鈕5秒鐘以上，網關內部的WiFi會恢復出廠設置。

4，電源指示燈（按鍵內置燈圈，保留選項）

網關上電LED燈常亮

5，天線

藍牙/ZigBee、WiFi、Lora、UWB及4G柱狀全向高增益天線，必須安裝才可以收發無線信號。

6，RS485

如有需求可接出RJ45接口的RS485數據線接頭。

該接頭如果不用時可以接出Molex接頭的G-mouse，進而可以實現網關的高精度定位（只用一次即可定位隔爆網關VDB2613的位置，用完即可拆下GMouse）。

7，USB擴展

網關內部預留兩個USB接口，可以外接USB設備如U盤，打印機等。

8，UWB定位基站

網關內部可通過排線連接UWB定位基站VDU2503，進而實現10厘米高精度UWB定位。

9，PCIE接口式4G通信模組支持

網關內部預留PCIE接口的4G通信模組，可以讓網關實現4G上網功能。

10，SD存儲卡接口

網關內部預留SD卡接口，最大支持64G，兼容符合SD-XC（class10）協議標準的SD卡。

五、應用場景

        VBD2613在藍牙終端側可以采集周邊的ibeacon藍牙設備的廣播數據，收集RSSI值、MAC地址、UUID、Major、Minor等數據，其數據格式一般是通用的Json格式，藍牙網關的邊緣計算功能極大地方便云計算處理通過網關轉發來的數據。主要的應用場景有以下幾類：

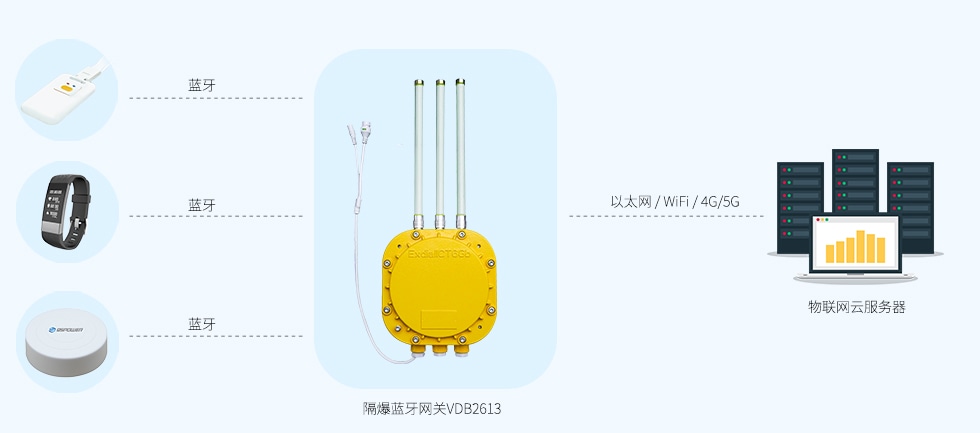

應用場景1：采集傳感器信息上報服務器，從服務器下發指令等。

        隔爆網關VDB2613的藍牙收集附近藍牙傳感器的信息，如溫濕度、光照度、CO2濃度等，一秒一次，通過4G等方式上傳到物聯網云平臺。云平臺的控制信息通過藍牙5.0網關VDB2613下發給藍牙控制器模塊或藍牙開關，用來調節溫濕度等信息，一秒一次。

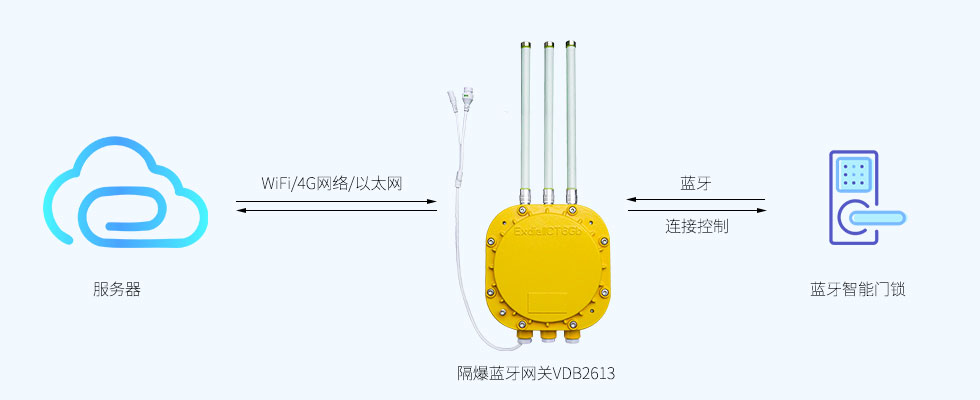

應用場景2：隔爆網關連接控制藍牙設備，比如網關連接藍牙智能門鎖，控制智能鎖開關等。

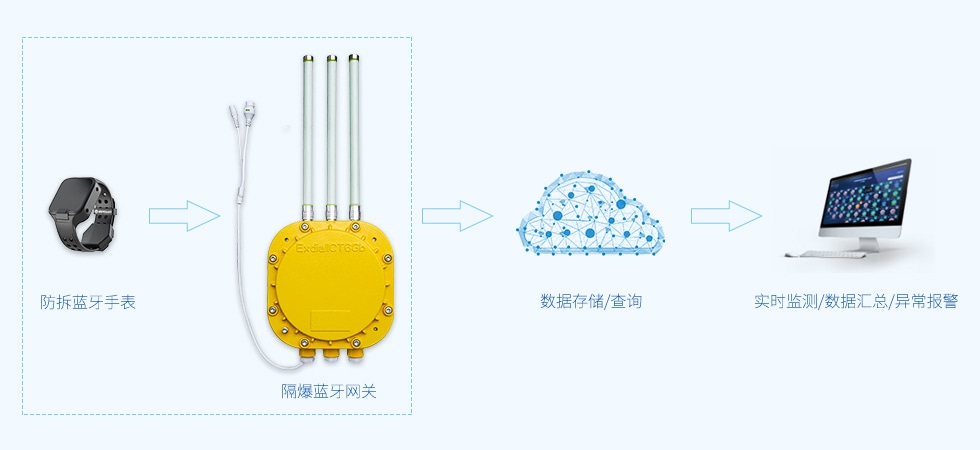

應用場景3：使用此網關監測藍牙設備廣播報文信息，做存在性監測。

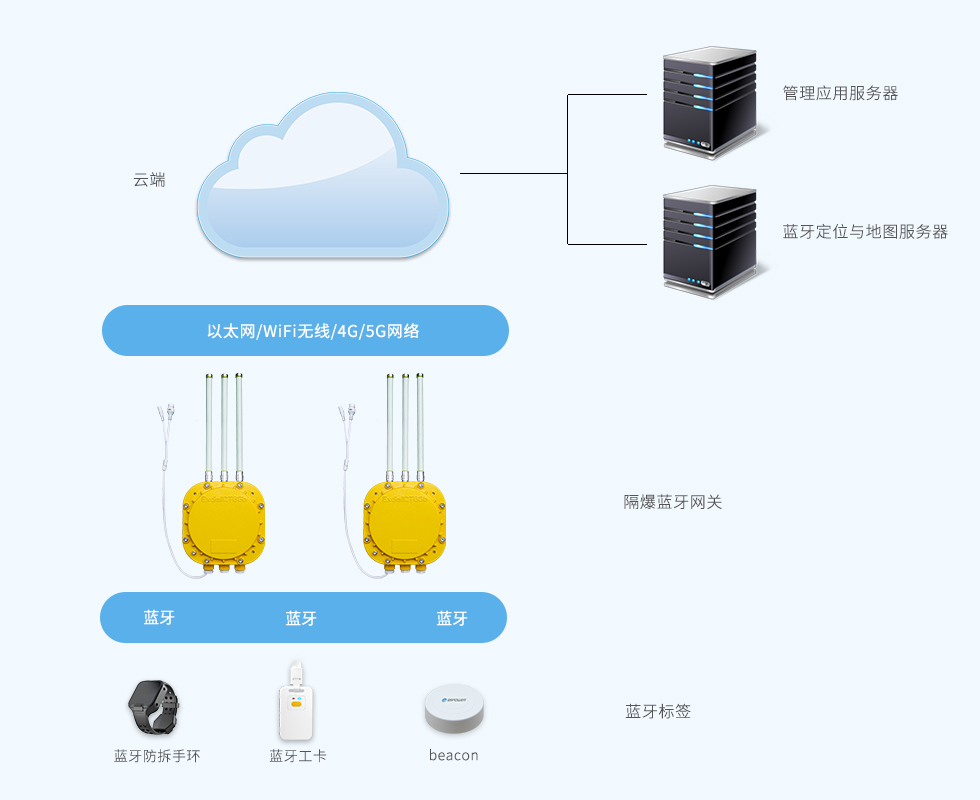

應用場景4：網關用在室內定位系統中，采集藍牙定位標簽的信息轉發定位服務器做人員定位。

        VDB2613收集附近Beacon的信息，包括RSSI，MAC等，然后將收到的Beacon信息通過WiFi、網線或者4G模塊聯網的方式，傳輸到指定的UDP服務器，并能接受服務器返回的信息。UDP服務器收到來自某個IP的隔爆網關的數據后，通過解析數據和計算，得到Beacon的位置信息，然后顯示在前端頁面。并能通過網關VDB2613下發命令給藍牙標簽，做定制性的功能開發（比如：結合燈具使燈亮起來、觸發門鈴等）。

說明：VDB2613有三種聯網方式，可以通過網線、LTE實現聯網，也可以通過WiFi連接無線路由實現聯網。

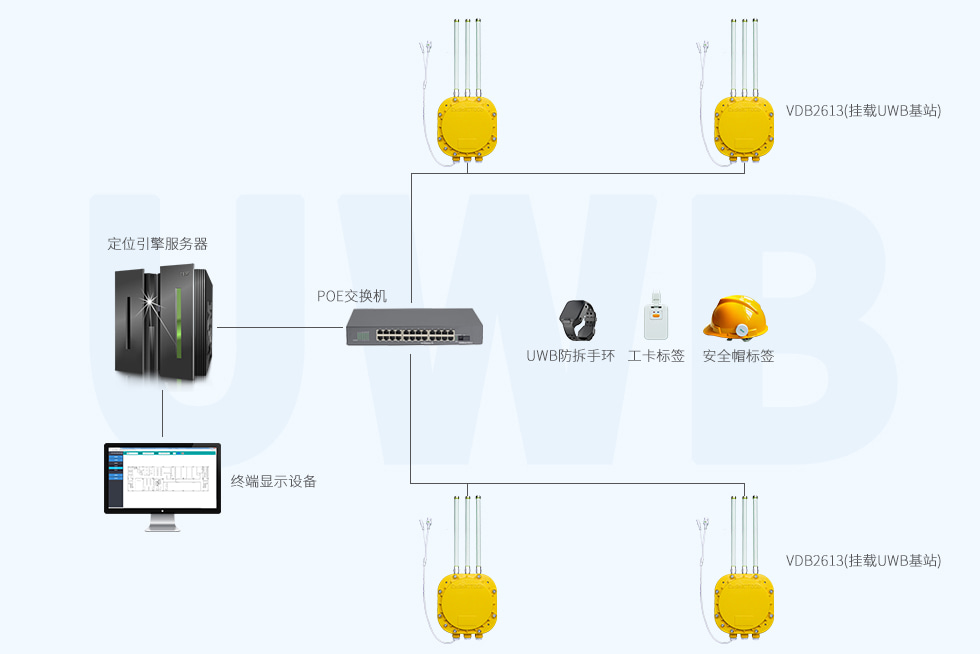

應用場景5：將掛載UWB基站板的隔爆網關VDB2613用在UWB定位系統中做人員定位，支持TDOA定位和TOF定位，詳情參照UWB基站VDU2503。

六、網關硬件參數

七、藍牙網關參數配置

深圳市微能信息科技有限公司的藍牙網關配置參數方法：在網頁端登錄藍牙網關管理頁面，按需配置藍牙網關的參數，具體可下載本頁面規格書參考；

完整版藍牙網關網頁端配置參數方法：藍牙網關設置參數教程

大批量、統一配置藍牙網關的參數方法：藍牙網關配置管理系統

八、安裝方法

隔爆藍牙網關VDB2613有兩種安裝方式，如下圖所示：

方法1：抱桿式安裝隔爆網關

抱桿式安裝可以配合L型角鐵和U型卡扣，將隔爆藍牙網關固定安裝到桿子、柱子等形式的安裝桿上，如下圖所示。

方法2：壁掛式/吸頂式安裝隔爆網關

對于平面型的安裝環境，比如墻壁上、天花板上，可以采用壁掛式/吸頂式安裝，配合隔爆網關自帶的4個壁掛鐵片來固定，如下圖所示。

九、服務器信息配置

用戶可以通過web界面配置服務器地址和端口信息，配置的服務器地址和端口需要VDB2613可以訪問到。此外，VDB2613默認的上網方式為UDP協議，在web界面可以自定義通信協議，可以選擇的協議有TCP/UDP/MQTT。可以分別配置為TCP、UDP和MQTT協議通信。具體服務器信息配置方法，可下載此網關規格書詳細查看。

十、設置隔爆網關的藍牙信息

用戶可以通過web界面配置隔爆網關的藍牙的各種參數，主要包括掃描過濾參數，掃描數據參數、網關藍牙廣播參數、網關藍牙與APP和設備通信的各個UUID。

十一、系統管理配置

設置Web界面顯示、回復出廠設置、重啟系統、升級系統、telnet測試管理。

十二、購買藍牙網關VDB2613

親可以在阿里巴巴（1688）搜索“微能信息”進入官方阿里店鋪，使用淘寶賬號登錄，支付寶購買。

提示：店鋪標價僅供參考，實際價格以銷售提供的報價單為準哦！

說明：微能信息支持出貨無絲印/無LOGO的藍牙網關；也支持定制帶LOGO或絲印的藍牙網關。

十三、藍牙網關選型

請點擊以下產品圖片，進入相應的網關詳情頁進行選型。
