一、遠距離防爆藍牙網關VDB2610

VDB2610是一款可以在室外或戶外環境中使用的遠距離藍牙網關，可用于遠程控制藍牙設備，或者接收藍牙設備的信號并上傳到后臺服務器。其射頻部分額外增加了FEM（PA+LNA+Switch）,提高了藍牙部分的發射功率和接收靈敏度，與此同時，也采用外置高增益柱狀天線，使藍牙的覆蓋半徑可以超過200米，?在藍牙網關信號范圍內的ibeacon廣播設備廣播的數據，都會被此網關掃描采集到。

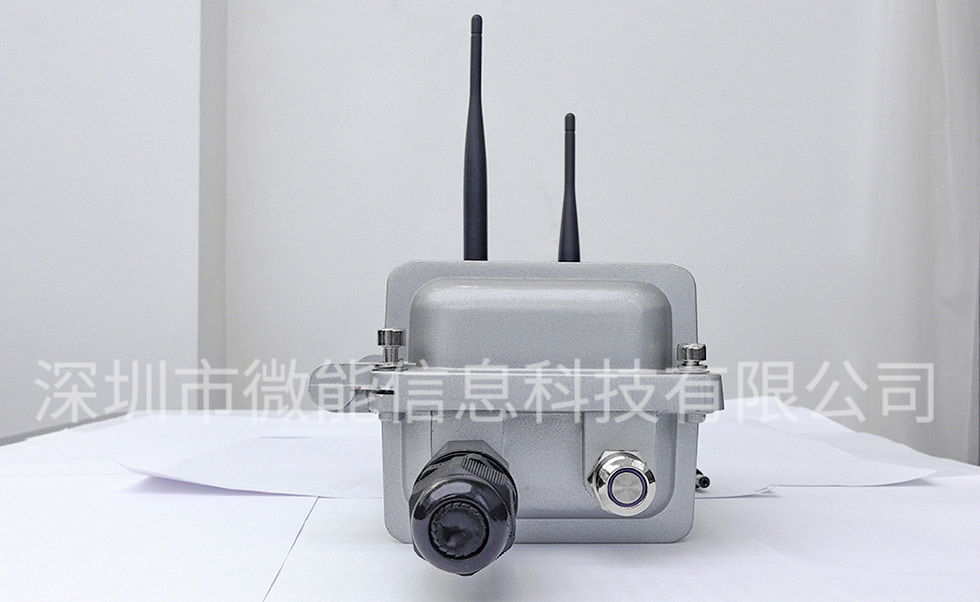

如上圖所示，VDB2610配備了防爆型的鐵質外殼，防水，防塵，防爆，不懼惡劣的室外和戶外使用環境，可以在室外、戶外等惡劣的環境下方便地做數據采集和上報服務器應用，也可以連接ble藍牙設備做數據上行和下發應用，遠程控制藍牙設備等。

供電這塊，VDB2610采用PoE交換機或者DC直流電源供電都可以。

二、藍牙網關參數表

三、防爆藍牙網關特征

*  網關的WiFi部分兼容IEEE802.11n，IEEE802.11g，IEEE802.11b無線標準協議；

*  通訊協議：網關支持TCP/IP、UDP、MQTT協議；

*  數據格式：與服務器通信的數據類型為JSON格式；

*  網關支持POE供電和DC 5V供電；

*  藍牙部分支持Bluetooth?4.2/5.0版本；

*  藍牙協議：可掃描，可連接；

*  藍牙角色：支持同時多角色，支持廣播（從機）、掃描（主機）、連接；

*  藍牙網關集成掃描和連接，可掃描采集數據，也可以連接控制藍牙設備。兩類常見客戶應用如下：

 （1）采集數據：采集ble藍牙設備的廣播數據，一臺藍牙網關每秒可以掃描抓取200臺藍牙設備廣播數據包上報至指定的服務器；

 （2）連接控制：一臺藍牙網關至多可連接控制20臺藍牙設備（推薦連接7臺），進行雙向（上行和下行）數據傳輸，比如控制藍牙智能門鎖的開關、控制藍牙燈具的開關等。

*  藍牙發射功率最大可達+21dBm；

*  設備過濾：支持多種過濾方式，包括信號量值RSSI、設備名稱、Beacon UUID等；

*  網關配置了1個WAN/LAN自適應可變網口；

*  VDB2610支持2種聯網上傳數據方式 （1）支持連接WiFi無線網絡傳輸數據；（3）也支持通過RJ45有線網絡數據傳輸；

*  網關具有防水、防爆、防塵特性；

*  支持升級藍牙固件和WiFi固件；

*  符合RoHS，FCC，CE認證標準。

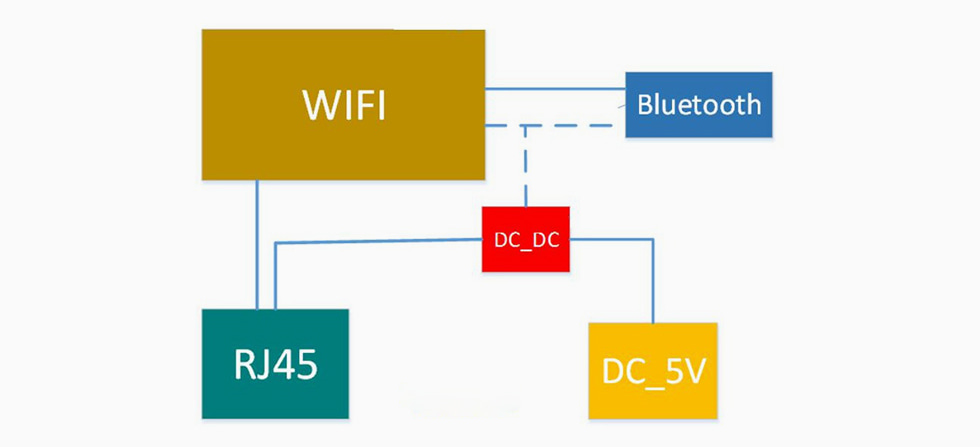

四、藍牙網關內部應用框圖

VDB2610內置WiFi、網口和藍牙多種通信方式。WiFi與藍牙之間通過串口通信。VDB2610支持POE供電和5V電源供電兩種供電方式。

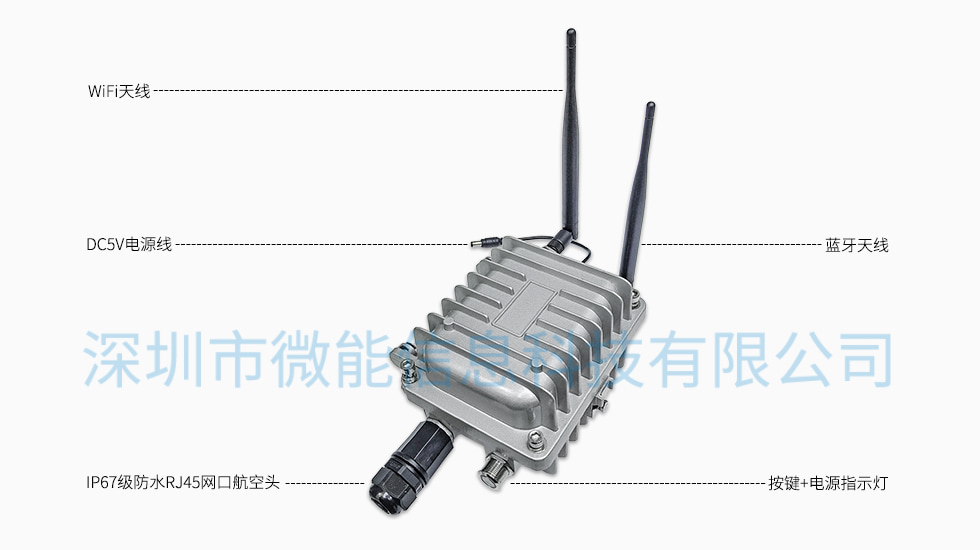

 五、藍牙網關的外部硬件結構

（1）RJ45網口

VDB2610網口支持五類線和超五類線，可傳輸數據同時也能支持POE供電。網口為WAN/LAN可變網口。

（2）DC電源接口

VDB2610的電源接口支持DC輸入，輸入電壓范圍5-12.0V，電流大于1000mA，接口采用DC電源插座，電源座孔徑3.5mm,針徑為1.35mm，針頭為正極。

說明：出廠配備的5V電源適配器輸入電壓為AC100-240V，50/60Hz輸出電壓為5V2A。電源接頭為外負

內正。

（3）復位（Reset）按鍵

短按復位，長按VDB2610的復位按鈕5秒鐘以上，VDB2610內部的WiFi會恢復出廠設置。

（4）電源指示燈（按鍵內置燈圈）

上電LED燈常亮

（5）BLE藍牙和WiFi天線

藍牙及WiFi柱狀全向高增益天線，必須安裝才可以收發無線信號。

六、藍牙網關參數配置

深圳市微能信息科技有限公司的藍牙網關的參數配置方法：在網頁端登錄藍牙網關的網頁端管理頁面，按需配置藍牙網關的參數，具體可下載本頁面規格書參考；

完整版藍牙網關網頁端配置參數方法：藍牙網關設置參數教程

大批量、統一配置藍牙網關的參數方法：藍牙網關配置管理系統

七、藍牙網關的應用場景如下

（1）使用此藍牙網關可以采集藍牙數據信息上報服務器，此類應用中網關不連接藍牙設備的應用，也是客戶做的最多的網關應用；

網關可以采集ibeacon、各類傳感器，比如溫濕度傳感器的廣播數據，然后上報到指定的服務器，常見的是收集藍牙手環的健康數據上報服務器，還有用在藍牙室內定位中，采集ibeacon的廣播信息傳輸到服務器，在服務器端進行定位使用；

（2）網關連接藍牙設備的應用

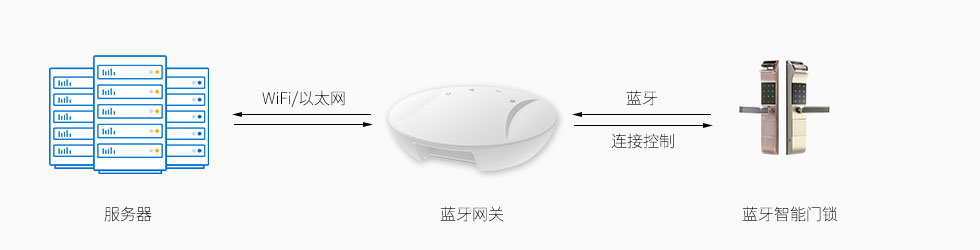

網關連接藍牙設備以后，可以遠程控制設備的開啟，關閉等（比如遠程控制智能門鎖的開關等），如下圖所示。

（3）采用此藍牙網關實時監測藍牙廣播設備的信號，做存在性檢測；

（4）把此藍牙網關應用在藍牙室內定位系統中，用于采集轉發藍牙定位標簽的信號，將標簽的信號傳到定位引擎服務器端進行解算，從而實現實時的藍牙定位功能，此類室內定位功能也是藍牙網關的常見應用之一。

說明：VDB2610可通過網線實現以太網聯網，也可以使通過WiFi連接無線路由實現聯網。

八、防爆藍牙網關的安裝方法

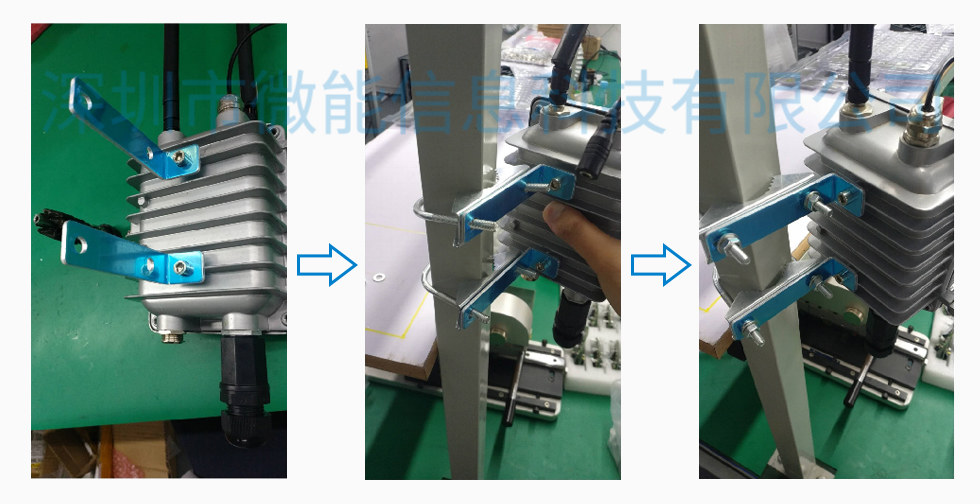

使用內六角螺絲，把兩個L型角鐵按照下圖方向固定在VDB2610外殼上。

把U型螺絲及配套卡扣卡在安裝桿上，上下各一個U型卡扣，然后把L型角鐵長邊插入U型螺絲，擰上螺絲固定，如下圖。

九、網頁端配置藍牙網關參數方法

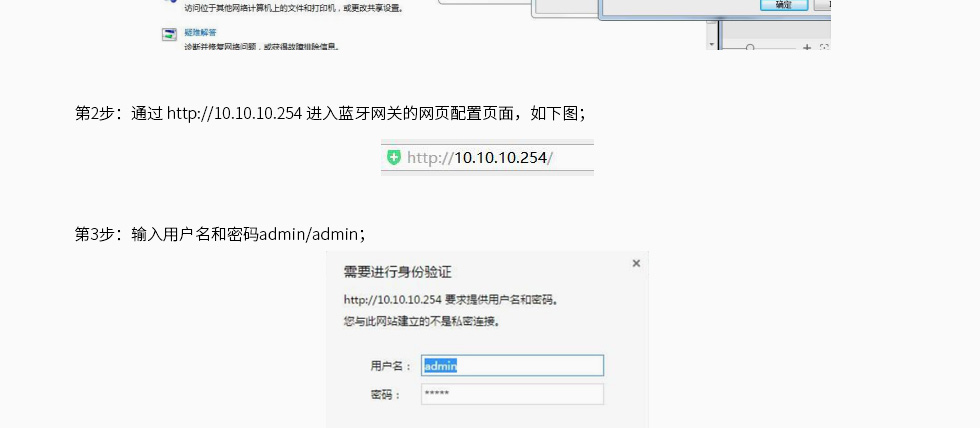

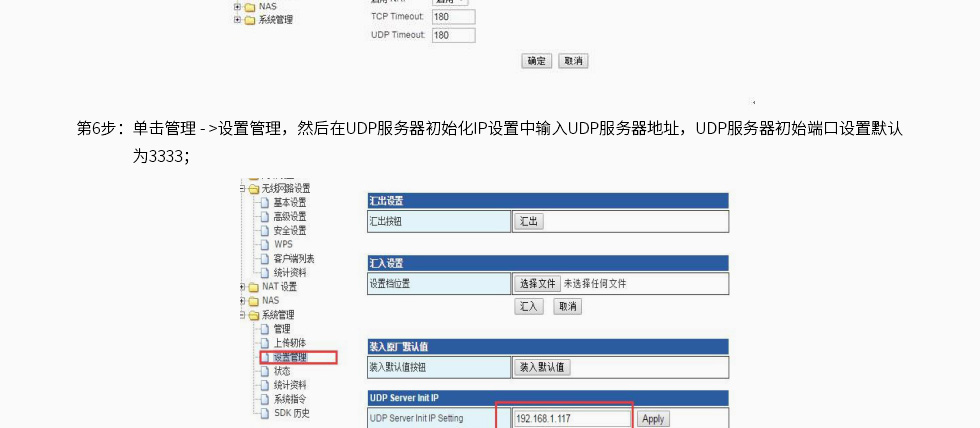

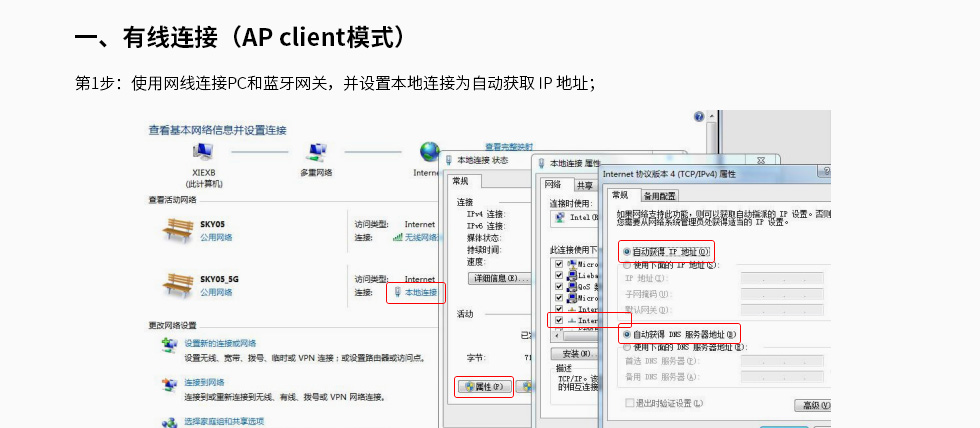

95POWER全系列藍牙網關均可以在網頁端配置藍牙網關的內部參數，配置方法如下圖：

十、設備出貨清單
