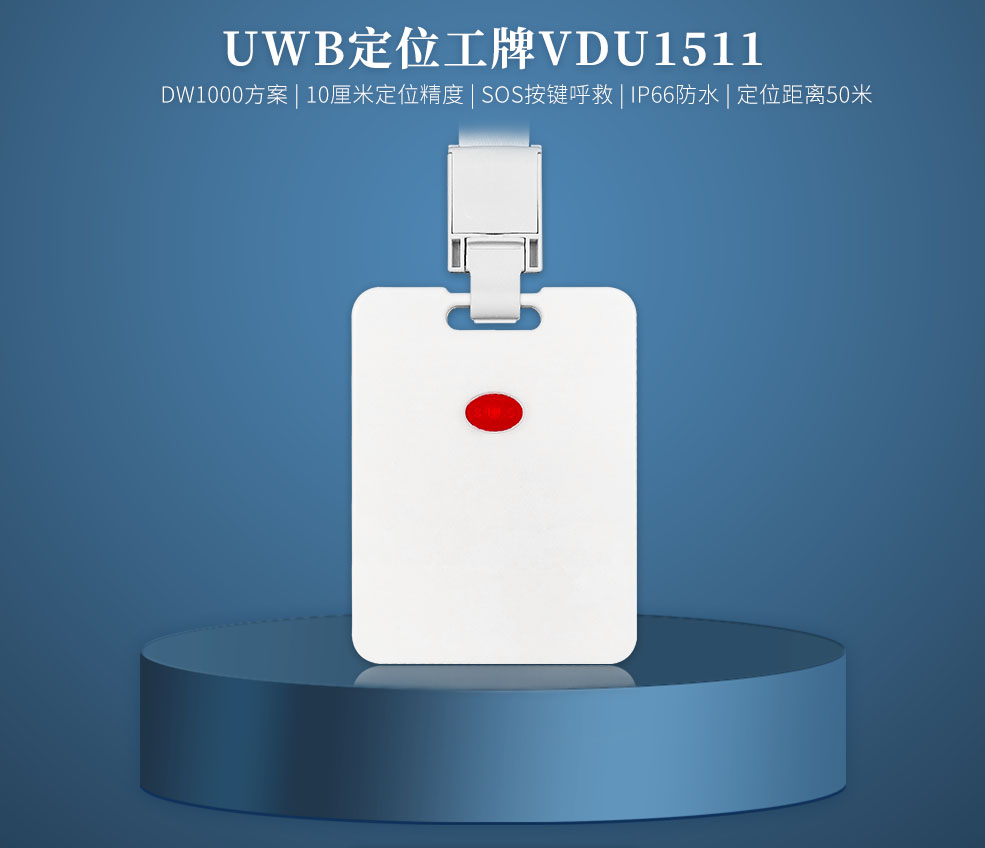

人員定位UWB工牌標簽VDU1511（10厘米定位精度，TDOA）

人員定位工牌標簽，DW1000芯片方案，支持TDOA定位算法，定位精度10厘米。nRF52832主控，SOS按鍵一鍵呼救。IP66級防水防塵。選配：增加RFID（可選），增加NFC（可選）。支持出公版（無logo），支持定制logo/絲印/圖案。應用：人員定位管理。配合軟件可實現0維/一維/二維/三維定位，電子圍欄，移動軌跡記錄/查詢/回放，停留時長記錄，數據統計，SOS告警等。提醒：震動，燈光閃爍。場景：養老院、醫養院、療養院、醫院、辦公樓、工廠等。
尺寸：高80*寬60*厚8mm（±0.5mm）
瀏覽次數：1120

規格書下載

人員定位標簽簡介

UWB定位工牌VDU1511是深圳市微能信息科技有限公司基于DW1000芯片方案開發的一款人員定位工牌標簽。主控芯片采用Nordic nRF52832實現對UWB信號的收發控制。VDU1511配合微能信息的UWB基站可以實現基于TDOA定位算法（到達時間差）的高精度人員定位。

▲ UWB工牌VDU1511擁有IP66級防水防塵等級，內置加速度傳感器，智能切換人員運動和靜止時的定位頻率，來優化定位標簽的功耗。

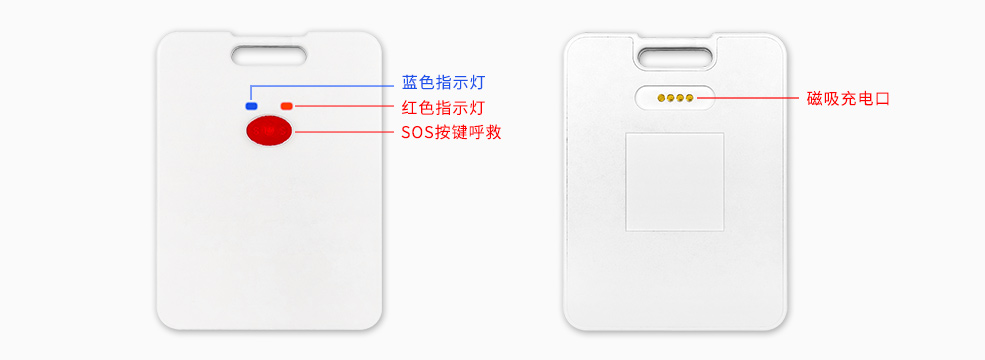

▲ UWB工牌VDU1511帶有SOS按鍵，用于一鍵呼救，可實現養老院、醫養院、醫院、療養院等安全監護場合的人員定位。

▲ 選配：增加RFID（可選），增加NFC（可選）。


特征


DW1000芯片方案


10厘米定位精度


TDOA定位算法


人員定位


定位距離50米


IP66防水


SOS按鍵呼救


nRF52832主控芯片

參數

基本參數
運動刷新頻率	10Hz（默認，可更改）
靜止刷新頻率	1Hz（默認，可更改）
功耗	待機50uA；定位發射150mA
精度	定位精度達10厘米
一次充電使用時間	2個月左右（1Hz定位）
定位距離	25米~50米
電池容量	750mAh
工作溫度	-20~60℃
產品尺寸	高80寬60厚8mm（±0.5mm）
UWB參數
頻率范圍	默認3774~4243.2MHz
支持信道	ch1-5(可修改)
協議標準	IEEE 802.15.4-2011 UWB
BLE藍牙參數	默認關閉，客戶可以選擇打開BLE藍牙功能
存儲	512kBflash/64kBRAM
協議	BLE藍牙4.2
頻率	2400MHz-2483.5MHz
充電適配器參數
充電電壓	DC 5V/1A
工作溫度	-20℃-60℃
選配功能
增加RFID	可選
增加NFC	可選
