iBeacon藍牙5.0信標VDB05（默認設置續航5年）

ibeacon基站，藍牙5.0信標，基于藍牙5.0芯片開發，默認設置電池續航5年，支持ibeacon和Eddystone模式，70米廣播范圍，支持手機app配置參數，2節ER14250電池供電。應用：藍牙定位導航系統、信息推送、簽到、考勤、打卡等。
尺寸：52.0?*?23.2(±0.3)mm
瀏覽次數：2860

規格書下載

一、產品介紹

iBeacon VDB05是深圳市微能信息科技有限公司研發推出的一款藍牙5.0信標設備，基于藍牙5.0芯片開發，默認參數配置下，電池可以使用5年時間。

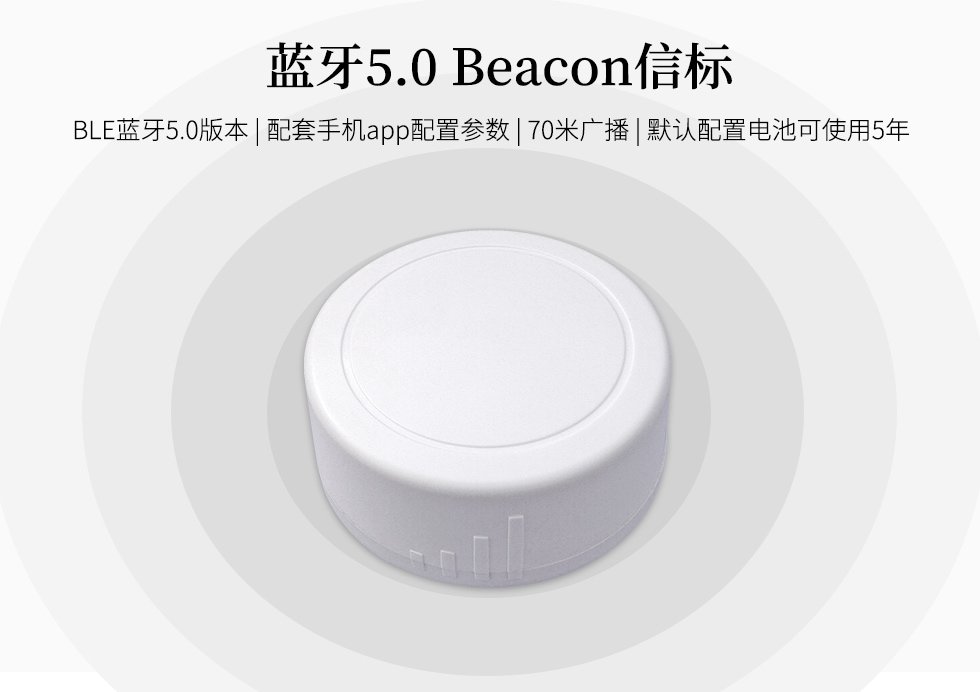

藍牙5.0ibeacon VDB05.jpg

藍牙信標使用BLE低功耗藍牙廣播的方法，利用其支持的通用屬性配置文件在第37、38、39三個信道上連續發送無定向性的廣播包。其廣播內容可由我司研發團隊開發的手機APP“95POWER_xbeacon”讀取，包括UUID、Major、Minor、RSSI等信息。信標VDB05預留了加速度傳感器和溫濕度傳感器可以擴展（默認不貼）。

二、電池待機時間

藍牙信標VDB05由2節ER14250電池供電，電池續航時間與VDB05的廣播參數（廣播參數可以通過我司提供的配套手機app修改）有關，默認參數配置下待機時間可達5年（500ms廣播間隔，0dBm廣播功率）。

發射功率	廣播距離	廣播間隔（ms）	待機年數
4dBm	70米	100	0.91
		200	1.8
		400	3.52
		500	4.36
		800	6.78
		1000	8.32
0dBm（默認設置）	50米（默認設置）	100	1.19
		200	2.34
		400	4.57
		500（默認設置）	5.64（默認設置）
		800	8.71
		1000	10.63
-4dBm	35米	100	1.28
		200	2.53
		400	4.91
		500	6.06
		800	9.33
		1000	11.37

注：以上數據可能因環境不同而有所改變，且未計入電池損耗，僅供參考。

三、VDB05信標特征

* 藍牙5.0版本；

* 超低功耗設計，默認參數配置下可待機5年時間（500ms廣播間隔，0dBm廣播功率）；

* VDB05支持ibeacon和Eddystone兩種工作模式；

* 藍牙信標參數可通過配套手機APP靈活配置；

* 安裝方式：信標VDB05可使用3M膠粘貼安裝，吸附在墻面，天花板等位置。或者定制磁吸式安裝方式；

* Beacon廣播范圍最大可達70米；

* 體積小、重量輕、造型美觀；

* 符合FCC、CE、RoHS（無鉛）標準認證；

四、手機app配置ibeacon參數

深圳市微能信息科技有限公司提供配套的參數配置手機app，可以咨詢對接的銷售獲取。安裝并打開APP后，手機自動掃描周圍的藍牙信標，如下圖。


通過手機app可以修改ibeacon VDB05的參數：

（一）藍牙信標VDB05工作在ibeacon模式

修改藍牙信標名稱

修改UUID

修改用戶數據

修改Major、Minor

修改參考校正功率

修改無線發射功率

修改廣播間隔

修改連接密碼

（二）藍牙信標VDB05工作在Eddystone模式

將藍牙信標VDB05切換到Eddystone工作模式后，可以修改如下參數：

修改URL、修改Eddystone的UID信息、設置EID信息、設置TLM信息等

五、VDB05應用

（1）ibeacon VDB05可以用在藍牙室內定位導航系統，作為藍牙基站使用，也可以作為物資標簽使用；

（2）VDB05可以做基于精準位置的信息推送，比如推送優惠券、推送景點介紹等信息；

（3）VDB05用來做身份識別應用，比如用在辦公場景，常見的應用是藍牙beacon簽到、打卡考勤等；

六、VDB05產品參數

硬件特性
型號	VDB05
天線類型	PCB 天線
電池型號和容量	ER14250，2節 * 1200 mAh
電壓	1.8V-3.6 V
尺寸(D×H)	52.0 * 23.2(±0.3)mm
無線功能
無線標準	藍牙?5.0
頻率范圍	2400MHz--2483.5MHz
數據速率	125kbps/250kbps/500kbps/1Mbps/2Mbps
調制技術	GFSK
無線安全	AES加密
傳輸功率	-20~+4 dBm可調，步長4dB
靈敏度	-97dBm @1Mbps BLE
工作模式	從機模式
其他
環境參數	工作溫度:-40℃~85℃
	儲存溫度:-40℃-85℃
	工作濕度:10%~90%不凝結
	儲存濕度:5%~90%不凝結
